SKYT ở đây để nói về thành phần cơ bản và nguyên tắc làm việc như sau:

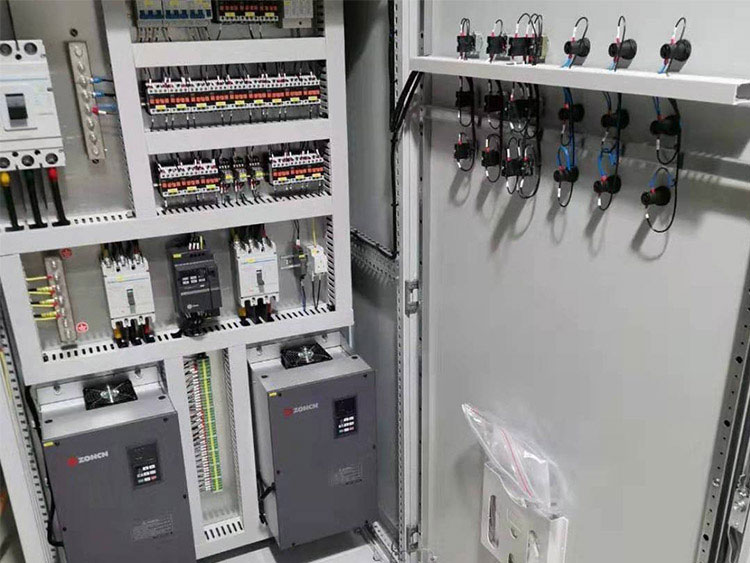

Cấu tạo cơ bản của tủ điều khiển điện
1. Thân tủ
Thân tủ là lớp vỏ bên ngoài của tủtủ điều khiển điện, thường được làm bằng vật liệu kim loại như thép tấm cán nguội, được chế tạo thông qua uốn, hàn và các quá trình khác, có độ bền và độ ổn định tốt. Bề mặt của tủ sẽ được xử lý chống gỉ, chống ăn mòn và sẽ có mức độ bảo vệ tương ứng tùy theo môi trường sử dụng.
2. Bộ phận điện
Các bộ phận điện có nhiều dạng khác nhau, mỗi bộ phận thực hiện các nhiệm vụ cụ thể đồng thời phối hợp để điều chỉnh và bảo vệ mạch điện. Bộ ngắt mạch, công tắc tơ, rơle, cầu chì, bộ biến tần, PLC, v.v. là những ví dụ về các bộ phận điện thông thường.
3.Hệ thống điện
Các dây cáp và dây điện bên trongtủ điều khiển điệnđược sắp xếp và phân loại dựa trên mức điện áp, chức năng và các đặc điểm khác của chúng. Chúng được kết nối với các thành phần điện khác nhau một cách gọn gàng và có tổ chức. Dây thường được cố định và bảo vệ bằng ống dẫn, khay dây và các kỹ thuật khác, đồng thời đánh dấu các đầu của đường dây và các nút quan trọng.
Nguyên lý làm việc của tủ điều khiển điện chủ yếu bao gồm các khía cạnh sau:
1. Nguyên tắc cung cấp điện:Một nguồn điện bên ngoài, thường là AC hoặc DC, cấp nguồn chotủ điều khiển điện.
2. Vận hành hệ thống phân phối điện:Nhiệm vụ chính của hệ thống phân phối điện là phân phối năng lượng điện được cung cấp cho các hệ thống và thiết bị điện khác nhau.
3. Vận hành hệ thống điều khiển:PLC và DCS thường được sử dụng bởi các hệ thống điều khiển để tự động hóa việc điều khiển các quy trình sản xuất và thiết bị điện.
4. Xử lý tín hiệu: Tủ điều khiển điệnthường có một số cổng đầu vào và đầu ra có khả năng nhận và xử lý cả tín hiệu điện kỹ thuật số và tín hiệu điện tương tự.
5. Chức năng bảo vệ:Các bộ phận bảo vệ này sẽ hoạt động nhanh chóng để cắt nguồn điện và ngăn chặn nhiều hư hỏng thiết bị hơn ngay khi nhận ra các tình huống bất thường như quá dòng và quá điện áp. Ngoài ra, có thể thực hiện giám sát thời gian thực và cảnh báo bất thường về tình trạng thiết bị.
