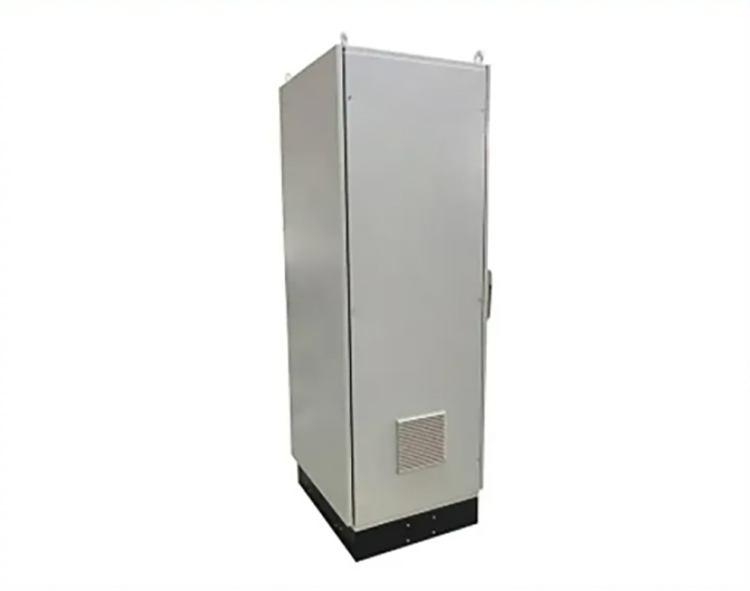

Sự khác biệt thiết kế cốt lõi giữa hai nằm ở cách bố trí không gian và phân vùng chức năng. Thiết bị đóng cắt một cửa áp dụng thiết kế cửa tích hợp, với cửa bao phủ hoàn toàn mặt trước của tủ. Các bộ phận điện bên trong chủ yếu được bố trí theo chiều dọc, mang lại lợi thế sử dụng không gian đáng kể. Bảng điều khiển của nó tích hợp các dụng cụ, nút điều khiển và các bộ phận khác, mang lại cái nhìn rõ ràng về toàn bộ cách bố trí bộ phận khi cửa mở, giúp nó phù hợp với các tình huống phân phối điện công suất nhỏ đến trung bình.

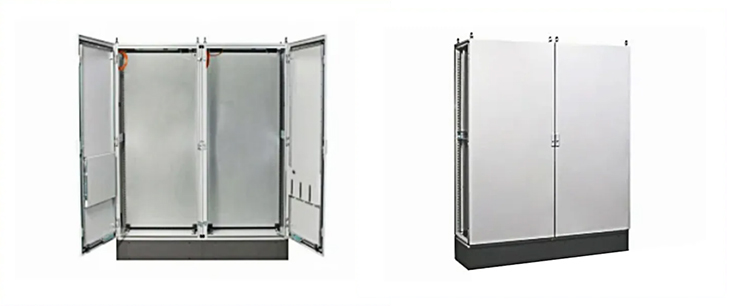

Thiết bị đóng cắt cửa đôi áp dụng thiết kế phân vùng, với cửa trái và cửa phải đóng mở độc lập. Cách bố trí điển hình có bảng vận hành cầu dao chính ở cửa bên trái và các khối đầu cuối và mạch thứ cấp ở cửa bên phải. Thiết kế này cho phép vận hành và bảo trì song song, tránh tổn thất hiệu quả do di chuyển dụng cụ thường xuyên. So với cấu trúc một cửa, thiết kế chiều sâu tủ của nó đáp ứng tốt hơn yêu cầu tản nhiệt của các bộ phận công suất cao và bố trí các bộ phận nằm ngang giúp giảm nhiễu xếp chồng, cải thiện hiệu suất tản nhiệt hơn 30%.
Việc lựa chọn nên tập trung vào ba khía cạnh cốt lõi: công suất phân phối điện, kịch bản vận hành và bảo trì cũng như điều kiện không gian. Về khả năng phù hợp công suất, thiết bị đóng cắt một cửa phù hợp với hệ thống phân phối điện mạch nhánh có dòng điện định mức từ 630A trở xuống, được sử dụng rộng rãi trong các mạch điều khiển động cơ nhỏ trong nhà xưởng và cung cấp điện điểm cuối trong các tòa nhà văn phòng. Thiết bị đóng cắt cửa đôi phù hợp với các mạch phân phối điện chính từ 1000A trở lên và là lựa chọn chủ đạo cho các phòng phân phối điện chính của nhà máy và phân phối điện trên các dây chuyền sản xuất lớn.
Dựa trên phân tích nhu cầu vận hành và bảo trì, đối với các điểm phân phối điện cần kiểm tra thường xuyên, cách bố trí điều khiển tập trung của thiết bị đóng cắt một cửa có thể nâng cao hiệu quả vận hành. Đối với các tình huống liên quan đến việc kiểm tra hệ thống dây điện định kỳ và gỡ lỗi mạch thứ cấp, thiết kế phân vùng của cấu trúc cửa đôi cách ly hiệu quả các khu vực mang điện khỏi khu vực bảo trì. Tủ treo tường một cửa được ưa chuộng cho các phòng phân phối điện hẹp, trong khi kết cấu sàn hai cửa được khuyến khích cho các phòng thiết bị rộng rãi.
Không có sự ưu việt hay thua kém tuyệt đối giữa thiết bị đóng cắt một cửa và hai cửa; việc lựa chọn về cơ bản liên quan đến sự phù hợp chính xác giữa các yêu cầu của kịch bản và hiệu suất của thiết bị. Trong thực tế, cần xem xét toàn diện mức công suất phân phối điện, kích thước không gian lắp đặt cũng như thói quen vận hành và bảo trì để đảm bảo thiết kế kết cấu cửa hoàn toàn phù hợp với kịch bản ứng dụng thực tế, từ đó phát huy tối đa vai trò của thiết bị đóng cắt trong việc đảm bảo hoạt động ổn định trong hệ thống phân phối điện.
