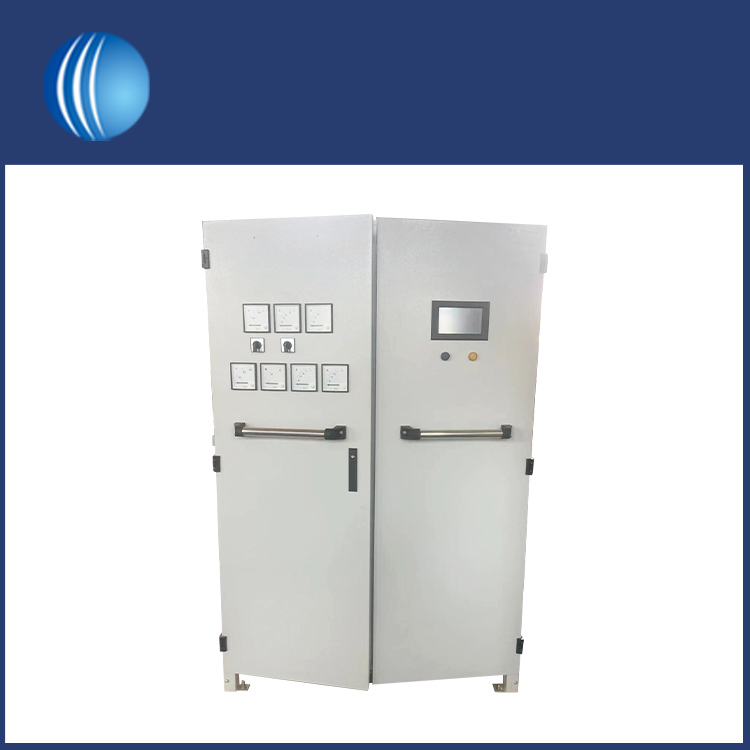

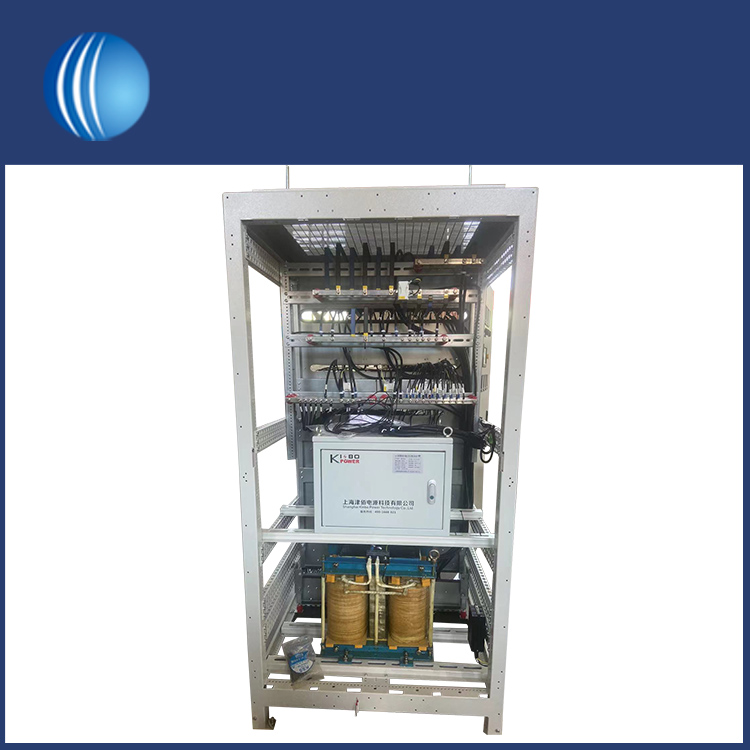

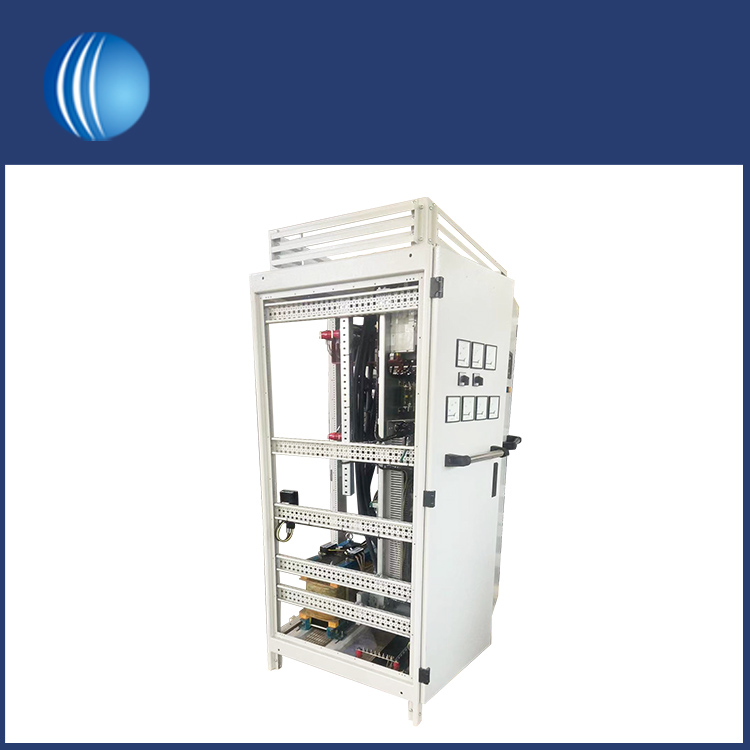

Tủ điều khiển động cơ

Tủ động cơ bộ điều khiển, còn được gọi là trung tâm điều khiển động cơ (MCC), là một tổ hợp các bộ phận điện kèm theo được sử dụng để điều khiển, giám sát và bảo vệ động cơ điện trong môi trường công nghiệp. Nó phục vụ như một trung tâm tập trung cho các hoạt động của động cơ và phân phối điện.

Tủ động cơ bộ điều khiển bao gồm một số thành phần thiết yếu:

Ngắt kết nối nguồn chính:Đây là công tắc dòng điện cao hoặc bộ ngắt mạch nằm ở đầu vào của tủ động cơ bộ điều khiển. Nó cho phép cách ly hoàn toàn nguồn điện khỏi nguồn cung cấp điện chính, đảm bảo an toàn cho nhân viên trong quá trình bảo trì hoặc các tình huống khẩn cấp.

Động cơ khởi động:Bộ khởi động động cơ là thiết bị dùng để điều khiển khởi động, dừng và điều chỉnh tốc độ của động cơ điện. Chúng thường kết hợp với công tắc tơ, là loại rơle công suất lớn có khả năng xử lý dòng điện cao. Công tắc tơ cung cấp kết nối điện cho động cơ và được điều khiển bởi các tín hiệu điều khiển từ mạch điều khiển.

Mạch điều khiển tủ động cơ hộp số điều khiển:Mạch điều khiển bao gồm rơle, bộ hẹn giờ và các thiết bị điều khiển khác chịu trách nhiệm điều phối và sắp xếp các hoạt động của động cơ. Rơle điều khiển được sử dụng để điều khiển các chức năng khác nhau của động cơ, chẳng hạn như hướng quay hoặc chuyển đổi giữa nhiều động cơ. Bộ hẹn giờ cho phép các hành động của động cơ bị trì hoãn hoặc hẹn giờ, trong khi các thiết bị khóa liên động đảm bảo rằng động cơ được vận hành một cách an toàn và phối hợp. Tín hiệu điều khiển từ mạch điều khiển kích hoạt bộ khởi động động cơ.

Các thành phần phân phối điện tủ điều khiển động cơ:Các thành phần này phân phối năng lượng điện từ nguồn cung cấp chính cho các mạch động cơ riêng lẻ trong tủ. Chúng thường bao gồm bộ ngắt mạch hoặc cầu chì để bảo vệ quá dòng. Thanh cái, là các thanh dẫn điện, được sử dụng để mang điện đến các vị trí khác nhau trong tủ động cơ bộ điều khiển. Các thiết bị đầu cuối hoặc đầu nối được cung cấp để tạo thuận lợi cho việc kết nối cáp động cơ với hệ thống phân phối điện.

Máy biến áp điều khiển tủ động cơ hộp điều khiển:Trong một số trường hợp, máy biến áp nguồn điều khiển được sử dụng để giảm điện áp từ nguồn điện chính xuống mức thấp hơn phù hợp với mạch điều khiển. Điều này cung cấp nguồn điện riêng cho mạch điều khiển, đảm bảo cách ly điện và cho phép vận hành điều khiển an toàn.

Các thiết bị giám sát và bảo vệ của tủ điều khiển động cơ:Các thiết bị này rất quan trọng để theo dõi tình trạng động cơ và bảo vệ chống lại lỗi. Rơle quá tải nhiệt được sử dụng để theo dõi nhiệt độ động cơ và bảo vệ chống quá nhiệt bằng cách ngắt mạch động cơ trong trường hợp nhiệt độ quá cao. Rơle bảo vệ động cơ cung cấp khả năng bảo vệ toàn diện chống lại các sự cố khác nhau, bao gồm quá dòng, thấp/quá điện áp, mất cân bằng pha và sự cố chạm đất. Các thiết bị giám sát điện áp và dòng điện liên tục giám sát các thông số điện của động cơ, cho phép người vận hành phát hiện những bất thường hoặc các vấn đề tiềm ẩn.

Bao vây:Tủ động cơ bộ điều khiển được đặt trong một vỏ bọc chắc chắn làm bằng kim loại, giúp cách điện, bảo vệ cơ học và chống chịu môi trường. Vỏ bọc bảo vệ nhân viên khỏi vô tình tiếp xúc với các bộ phận mang điện và bảo vệ thiết bị khỏi các yếu tố bên ngoài như bụi, hơi ẩm và hư hỏng vật lý.

Tủ điều khiển động cơ được thiết kế để cung cấp một hệ thống tập trung và có tổ chức để điều khiển, bảo vệ và phân phối điện cho động cơ điện. Nó đơn giản hóa việc bảo trì, khắc phục sự cố và sửa chữa bằng cách định vị tất cả các thiết bị điều khiển động cơ ở một nơi. Nó tăng cường an toàn bằng cách cách ly các nguồn điện, kết hợp các thiết bị bảo vệ và tạo điều kiện quản lý động cơ hiệu quả.
